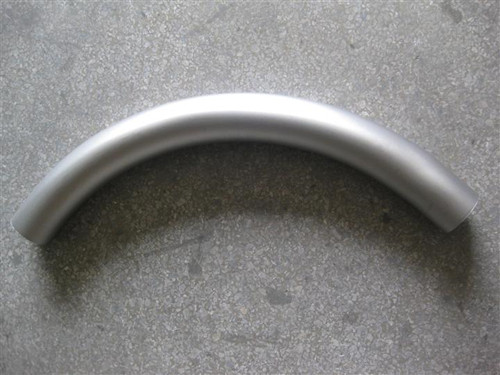

檢測(cè)不銹鋼彎管鈍化膜的質(zhì)量，核心圍繞膜層完整性、耐腐蝕性、厚度均勻性三大關(guān)鍵指標(biāo)，需結(jié)合現(xiàn)場(chǎng)快速檢測(cè)與實(shí)驗(yàn)室精準(zhǔn)驗(yàn)證，適配工業(yè)生產(chǎn)、采購(gòu)驗(yàn)收等不同場(chǎng)景。以下是可直接落地的檢測(cè)方法，含原理、操作步驟、判定標(biāo)準(zhǔn)及注意事項(xiàng)：
一、現(xiàn)場(chǎng)快速檢測(cè)（適配采購(gòu)驗(yàn)收、車間自檢，無需復(fù)雜設(shè)備）
1. 外觀與目視檢查（基礎(chǔ)篩選）
檢測(cè)原理：通過肉眼觀察鈍化膜的均勻性、無缺陷性，排除明顯氧化、銹蝕等問題。
操作步驟：
用干凈抹布擦拭彎管表面，去除油污、灰塵；
觀察彎管內(nèi)外壁（重點(diǎn)是彎曲部位、焊縫處），需無以下缺陷：
氧化皮、黃褐色銹斑、藍(lán)黑色發(fā)藍(lán)層；
局部露白、色差不均（鈍化膜應(yīng)呈均勻的銀灰色或略帶藍(lán)灰色，透明或半透明）；
劃傷、針孔、氣泡、起皮。
判定標(biāo)準(zhǔn)：表面均勻一致，無上述缺陷即為合格；出現(xiàn)銹斑、氧化皮直接判定不合格。
注意：避免在強(qiáng)光直射下觀察，建議在自然光或柔和白光下檢查，防止誤判。
2. 水滴接觸角試驗(yàn)（檢測(cè)膜層致密性）
檢測(cè)原理：鈍化膜越致密，表面疏水性越強(qiáng)，水滴接觸角越大（未鈍化或鈍化不良的不銹鋼表面親水，接觸角小）。
操作步驟：
用無水乙醇擦拭彎管表面，自然晾干（去除油污，避免影響測(cè)試）；
用滴管在彎管表面（含彎曲處、焊縫）滴 3-5 滴去離子水（每滴 0.05-0.1mL）；
用 protractor（量角器）測(cè)量水滴與表面的接觸角（拍攝照片輔助測(cè)量）。
判定標(biāo)準(zhǔn)：
合格：接觸角≥90°（水滴呈球狀，不輕易擴(kuò)散）；
不合格：接觸角＜70°（水滴快速鋪展，表面親水）。
注意：測(cè)試前需確保表面無殘留水分、油污，否則會(huì)導(dǎo)致接觸角偏小，誤判為不合格。
3. 硫酸銅點(diǎn)滴試驗(yàn)（快速驗(yàn)證耐腐蝕性，GB/T 15519-2015 標(biāo)準(zhǔn)方法）
檢測(cè)原理：銅離子在酸性條件下，若鈍化膜存在缺陷（針孔、薄弱點(diǎn)），會(huì)優(yōu)先與不銹鋼基體反應(yīng)，析出銅單質(zhì)（紅色），通過析出時(shí)間判斷鈍化膜質(zhì)量。
試劑配置（現(xiàn)場(chǎng)可預(yù)制）：
硫酸銅（CuSO??5H?O）40g + 濃鹽酸（HCl，37%）20mL + 去離子水 100mL，攪拌至完全溶解（現(xiàn)配現(xiàn)用，避免失效）。
操作步驟：
用無水乙醇擦拭彎管測(cè)試區(qū)域（約 2×2cm），晾干后用濾紙吸干表面；
用滴管將試劑滴在測(cè)試區(qū)域，覆蓋整個(gè)面積，同時(shí)開始計(jì)時(shí)；
觀察表面是否出現(xiàn)紅色銅層（或暗紅色斑點(diǎn)），記錄首次出現(xiàn)銅層的時(shí)間。
判定標(biāo)準(zhǔn)（按不銹鋼材質(zhì)分類）：
不銹鋼材質(zhì)    合格標(biāo)準(zhǔn)（點(diǎn)滴時(shí)間≥）    適用場(chǎng)景
304/304L    15 分鐘    常規(guī)工況
316/316L    30 分鐘    腐蝕環(huán)境（如化工、海洋）
雙相鋼（2205）    60 分鐘    強(qiáng)腐蝕工況
注意：
測(cè)試后立即用清水沖洗表面，擦干（避免試劑殘留腐蝕）；
彎曲部位、焊縫需單獨(dú)測(cè)試（這些區(qū)域鈍化膜易變薄，是薄弱點(diǎn)）。
4. 磁性測(cè)試（輔助判斷鈍化膜是否影響基體）
檢測(cè)原理：奧氏體不銹鋼（304、316）本身無磁性，但冷加工（如彎管）會(huì)產(chǎn)生微弱磁性，鈍化處理后磁性不會(huì)消失，但鈍化膜本身無磁性。若磁性異常強(qiáng)，可能是鈍化過程中高溫導(dǎo)致基體相變（如轉(zhuǎn)為馬氏體），影響耐腐蝕性。
操作步驟：用手持磁強(qiáng)計(jì)（或普通磁鐵）吸附彎管表面，觀察吸附強(qiáng)度。
判定標(biāo)準(zhǔn)：
合格：僅微弱吸附（磁鐵不脫落但手感無明顯吸力）；
不合格：強(qiáng)吸附（磁鐵牢牢吸附，手感沉重），需進(jìn)一步檢測(cè)耐腐蝕性。
注意：此方法僅為輔助，不能單獨(dú)作為合格判定依據(jù)（部分雙相鋼本身有磁性，需結(jié)合材質(zhì)說明）。
二、實(shí)驗(yàn)室精準(zhǔn)檢測(cè)（適配出廠檢驗(yàn)、批量質(zhì)量驗(yàn)證，需專業(yè)設(shè)備）
1. 中性鹽霧試驗(yàn)（NSS，ASTM B117 標(biāo)準(zhǔn)）—— 核心耐腐性檢測(cè)
檢測(cè)原理：模擬海洋性或潮濕環(huán)境，通過 5% NaCl 鹽霧持續(xù)噴霧，觀察鈍化膜的抗腐蝕能力，是Z權(quán)威的耐腐性測(cè)試方法。
操作步驟：
截取彎管樣品（含彎曲處、焊縫，尺寸 50×100mm），用無水乙醇清洗后晾干；
將樣品放入鹽霧試驗(yàn)箱，角度 15-30°（確保鹽霧均勻覆蓋）；
設(shè)定參數(shù)：溫度 35℃，鹽霧濃度 5% NaCl，持續(xù)噴霧（中性鹽霧）；
定期觀察樣品表面，記錄首次出現(xiàn)紅銹的時(shí)間（即 “鹽霧壽命”）。
判定標(biāo)準(zhǔn)（工業(yè)級(jí)要求）：
304/304L：鹽霧壽命≥200 小時(shí)（無紅銹）；
316/316L：鹽霧壽命≥500 小時(shí)；
雙相鋼（2205）：鹽霧壽命≥1000 小時(shí)。
注意：采購(gòu)驗(yàn)收時(shí)，可要求供應(yīng)商提供第三方鹽霧試驗(yàn)報(bào)告（需注明樣品批次、測(cè)試參數(shù)）。
2. 鈍化膜厚度測(cè)量（GB/T 4956-2017）
檢測(cè)原理：鈍化膜厚度直接影響耐腐蝕性（過薄易失效，過厚易起皮），常用渦流法或 X 射線熒光法測(cè)量。
操作設(shè)備：渦流測(cè)厚儀（現(xiàn)場(chǎng)可便攜使用）、X 射線熒光測(cè)厚儀（實(shí)驗(yàn)室精準(zhǔn)測(cè)量）。
操作步驟：
選擇彎管表面 3-5 個(gè)測(cè)試點(diǎn)（含彎曲處、焊縫、直管段）；
用測(cè)厚儀校準(zhǔn)（以未鈍化的不銹鋼片為基準(zhǔn)）；
每個(gè)點(diǎn)測(cè)量 3 次，取平均值。
判定標(biāo)準(zhǔn)：
合格厚度：0.5-2.0μm（常規(guī)鈍化工藝）；
不合格：＜0.3μm（膜層過薄，易腐蝕）或＞3.0μm（膜層過厚，易脫落）。
注意：彎曲部位的膜厚應(yīng)不低于直管段的 80%，否則判定為局部鈍化不良。
3. 電化學(xué)測(cè)試（快速評(píng)估耐腐性，實(shí)驗(yàn)室用）
檢測(cè)原理：通過測(cè)量鈍化膜的極化曲線、腐蝕電流密度，量化其耐腐蝕性能（腐蝕電流密度越小，耐腐性越強(qiáng)）。
操作設(shè)備：電化學(xué)工作站（三電極體系：工作電極 - 彎管樣品，參比電極 - 飽和甘汞電極，輔助電極 - 鉑電極）。
判定標(biāo)準(zhǔn)：
304/304L：腐蝕電流密度＜1×10?? A/cm2；
316/316L：腐蝕電流密度＜5×10?? A/cm2。
適用場(chǎng)景：批量生產(chǎn)時(shí)的質(zhì)量抽檢，對(duì)比不同鈍化工藝的效果。
4. X 射線光電子能譜（XPS）分析（膜層成分驗(yàn)證）
檢測(cè)原理：分析鈍化膜的化學(xué)組成，確認(rèn)是否形成以 Cr?O?為主的致密氧化膜（Cr 含量越高，耐腐性越強(qiáng)）。
判定標(biāo)準(zhǔn)：鈍化膜中 Cr 元素含量≥16%（原子百分比），且 Cr/Fe 比值≥0.3。
適用場(chǎng)景：排查鈍化不合格的根源（如鈍化液濃度不足、處理時(shí)間不夠，導(dǎo)致 Cr 元素未充分富集）。
三、采購(gòu)驗(yàn)收中的關(guān)鍵檢測(cè)組合（高效避坑）
作為采購(gòu)方，無需全套檢測(cè)，可按以下組合快速驗(yàn)證供應(yīng)商產(chǎn)品質(zhì)量：
必做項(xiàng)：外觀檢查 + 硫酸銅點(diǎn)滴試驗(yàn)（彎曲處 + 焊縫） + 膜厚測(cè)量（便攜渦流測(cè)厚儀）；
抽檢項(xiàng)：要求供應(yīng)商提供每批次的鹽霧試驗(yàn)報(bào)告（至少 200 小時(shí)無紅銹）；
異常項(xiàng)復(fù)核：若點(diǎn)滴試驗(yàn)時(shí)間不達(dá)標(biāo)，或膜厚不均，需進(jìn)一步做中性鹽霧試驗(yàn)（委托第三方實(shí)驗(yàn)室，如 SGS、華測(cè)）。
四、常見誤區(qū)與注意事項(xiàng)
誤區(qū) 1：鈍化膜越亮越好 → 錯(cuò)誤！鈍化膜的質(zhì)量核心是致密性和 Cr 含量，而非光澤度（部分啞光鈍化膜耐腐性更強(qiáng)）；
誤區(qū) 2：彎曲部位無銹即可 → 錯(cuò)誤！彎管冷加工后，表面應(yīng)力集中，鈍化膜易變薄，需重點(diǎn)檢測(cè)彎曲處的點(diǎn)滴試驗(yàn)和膜厚；
注意事項(xiàng)：
檢測(cè)前必須去除表面油污（用無水乙醇或丙酮擦拭），否則會(huì)影響接觸角、點(diǎn)滴試驗(yàn)的準(zhǔn)確性；
硫酸銅試劑需現(xiàn)配現(xiàn)用，鹽酸濃度過高會(huì)加速基體腐蝕，導(dǎo)致誤判；
鹽霧試驗(yàn)后，樣品表面若出現(xiàn)白色鹽霜，需用清水沖洗后再判斷是否有紅銹（鹽霜不代表腐蝕）。
通過以上方法，可全面覆蓋不銹鋼彎管鈍化膜的質(zhì)量檢測(cè)需求，既滿足現(xiàn)場(chǎng)快速驗(yàn)收的效率，又能通過實(shí)驗(yàn)室檢測(cè)確保批量產(chǎn)品的穩(wěn)定性，適配工業(yè)管道、設(shè)備制造等場(chǎng)景的質(zhì)量控制要求。
